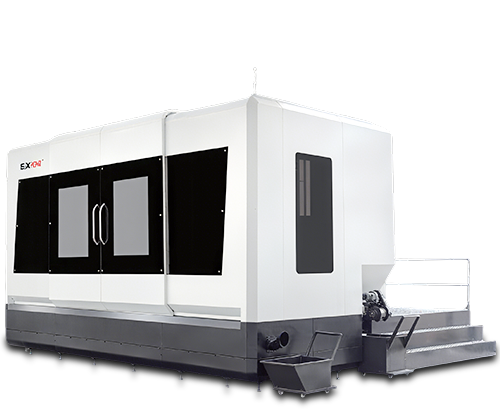

| 項目 | MAD-1210S | MAD-1512S | MAD-2015S | MAD-2515S | MAD-3015S | |
CNC軸行程 | W軸鉆孔單次行程 | 1200 mm | 1300 mm | 1300 mm | 1500 mm | 1500 mm |
X縱向行程 | 1200 mm | 1500 mm | 2000 mm | 2500 mm | 3000 mm | |
Y垂直行程 | 1000 mm | 1200 mm | 1500 mm | 1500 mm | 1500 mm | |
Z交叉行程 | 600 mm | 800 mm | 1000 mm | 1000 mm | 1200 mm | |
B工作臺旋轉 | 360° | 360° | 360° | 360° | 360° | |
A傾斜旋轉 | +20°%-30° | +20°%-30° | +20°/-30° | +20°%-30° | +20°/-30° | |
鉆孔能力 | 鉆孔能力 | φ4-φ35 mm | ||||
頂出能力 | / | φ18~φ65mm | ||||
最大鉆孔行程 | 1000+300 mm | 1300+300 mm | 1300+400 mm | 1500+500 mm | 1500+800 mm | |
最大頂出行程 | / | 1000 mm | ||||
銑削能力 | 最大洗消切削能力 | 283.5 cm3/min | 472.5 cm3/min | 472.5cm3/min | 472.5cm3/min | 472.5 cm3/min |
剛性弓絲 | M24 | M30 | M30 | M30 | M30 | |
螺旋螺紋加工 | 標準 | 標準 | 標準 | 標準 | 標準 | |
主軸 | 主軸錐度 | BT40 | BT50 | |||
最大主軸速度 | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm | |
功率 | 15 kW | 18KW | 18 kW | 18 kW | 18 kW | |
扭矩 | 143 Nm | 214.5 Nm | 214.5 Nm | 214.5 Nm | 214.5 Nm | |
效率 | 快速進給(X.Y.Z) | 10 m/min | ||||
快速進給(W） | 6 m/min | |||||
最大工作臺速度(B) | 2 r/min | 1.11 r/min | ||||
最大滑枕速度(A) | 150°/min | |||||
功率 | 主軸電機 | 15 kW | 18KW | 18 kW | 18KW | 18kW |
X軸伺服電機 | 3kW | 3kW | 3kW | 3kW | 3kW | |
Y軸伺服電機 | 3kW | 3KW | 3kW | 3KW | 3kW | |
W軸伺服電機 | 2.5 kW | 2.5KW | 2.5 KW | 2.5KW | 2.5 KW | |
Z軸伺服電機 | 3kW | 3KW | 3KW | 3KW | 3kW | |
A軸伺服電機 | 2.5KW | 2.5KW | 2.5 kW | 2.5 kW | 2.5 kW | |
B軸伺服電機 | 2.5 kW | 2.5kW | 3kW | 3kW | 3kW | |
總功率 | 43kW | 45 KW | 47 KW | 50 kW | 53kW | |
冷卻系統 | 冷卻液壓力 | 2-10 Mpa | 2-10/1-1.7 Mpa | |||
冷卻液流量 | 6-42 L/min | 6-42/30-90L/min | ||||
工作臺規格 | 最大工作臺承載力 | 3 Ton | 5 Ton | 10 Ton | 15 Ton | 20 Ton |
分別率 | 0.001° | 0.001° | 0.001 | 0.001° | 0.001° | |
尺寸 | 800*800 mm | 1000*1000 mm | 1400*1400 mm | 2000*1600 mm | 2200*1800 mm | |
尺寸&重量 | 機器尺寸(L×W） | 4600*6000 mm | 5200*6100 mm | 6200*6600 mm | 7000*7300 mm | 7500*7600 mm |
機器高度(H) | 3150-4150 mm | 3300-4450 mm | 3600-4750 mm | 3600-4750 mm | 3600-4750 mm | |
機器重量 | 18 Ton | 22 Ton | 32 Ton | 38 Ton | 45 Ton | |
系統 | CNC系統 | FANUCOi-MF | ||||
